矽力杰-隔离电源驱动器SA52731
矽力杰SA52731是一款汽车级隔离式电源的变压器驱动器解决方案，能够满足汽车与工业应用中严苛的高可靠性要求。
SA52731电磁兼容性优越，可在汽车电池组，电池储能等众多场合实现隔离DC/DC供电的功能。
一、芯片概览

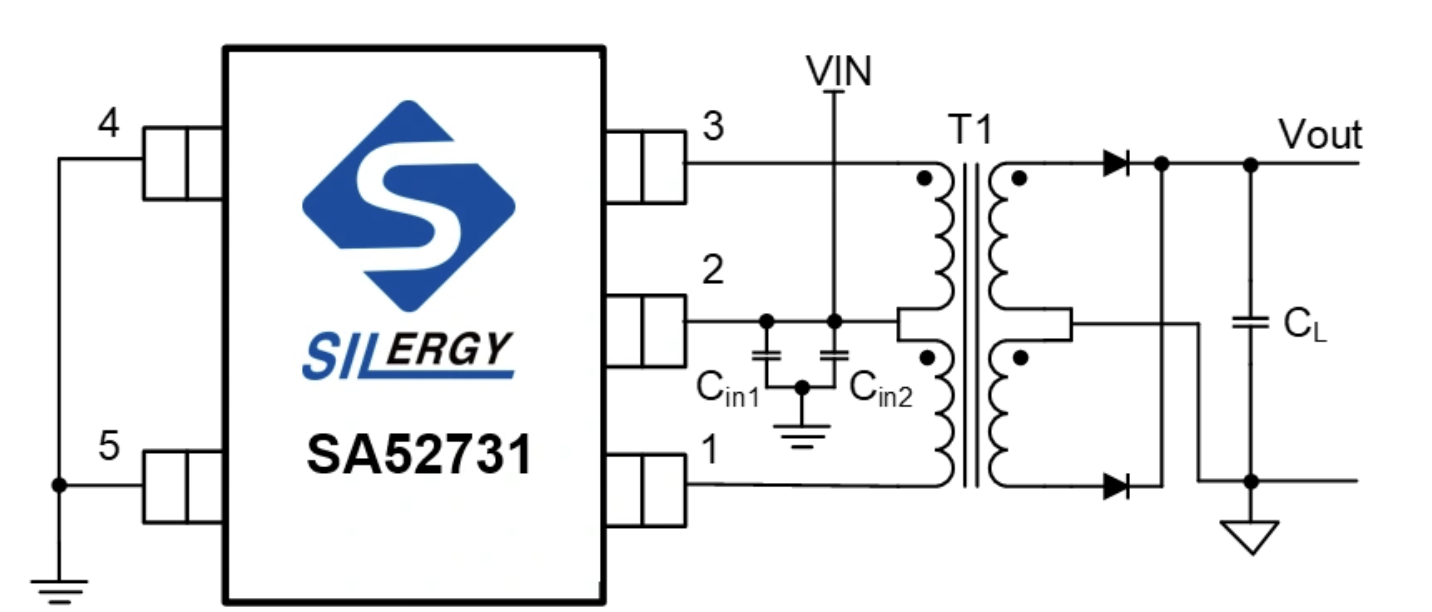

典型应用原理图
● 单3.3V或5V电源
● 小型变压器推挽式驱动器
● 高原边电流驱动：500mA
● 扩频时钟
● 限流 / 欠压 / 热关断保护
● 软启动特性
● 小封装：SOT-23
● AEC-Q100认证
SA52731是一款500mA、3.3V~5V的推挽式变压器驱动器，旨在为隔离电源提供一种简单的解决方案。
SA52731具有软启动特性，可以防止上电时产生较大的冲击电流。其内部保护功能包括限流、欠压闭锁和热关断。
SA52731采用紧凑型 SOT23-5封装，额定运行温度在–40°C到 125°C 之间，可满足小尺寸小功率高可靠性隔离电源应用。
二、特性优势

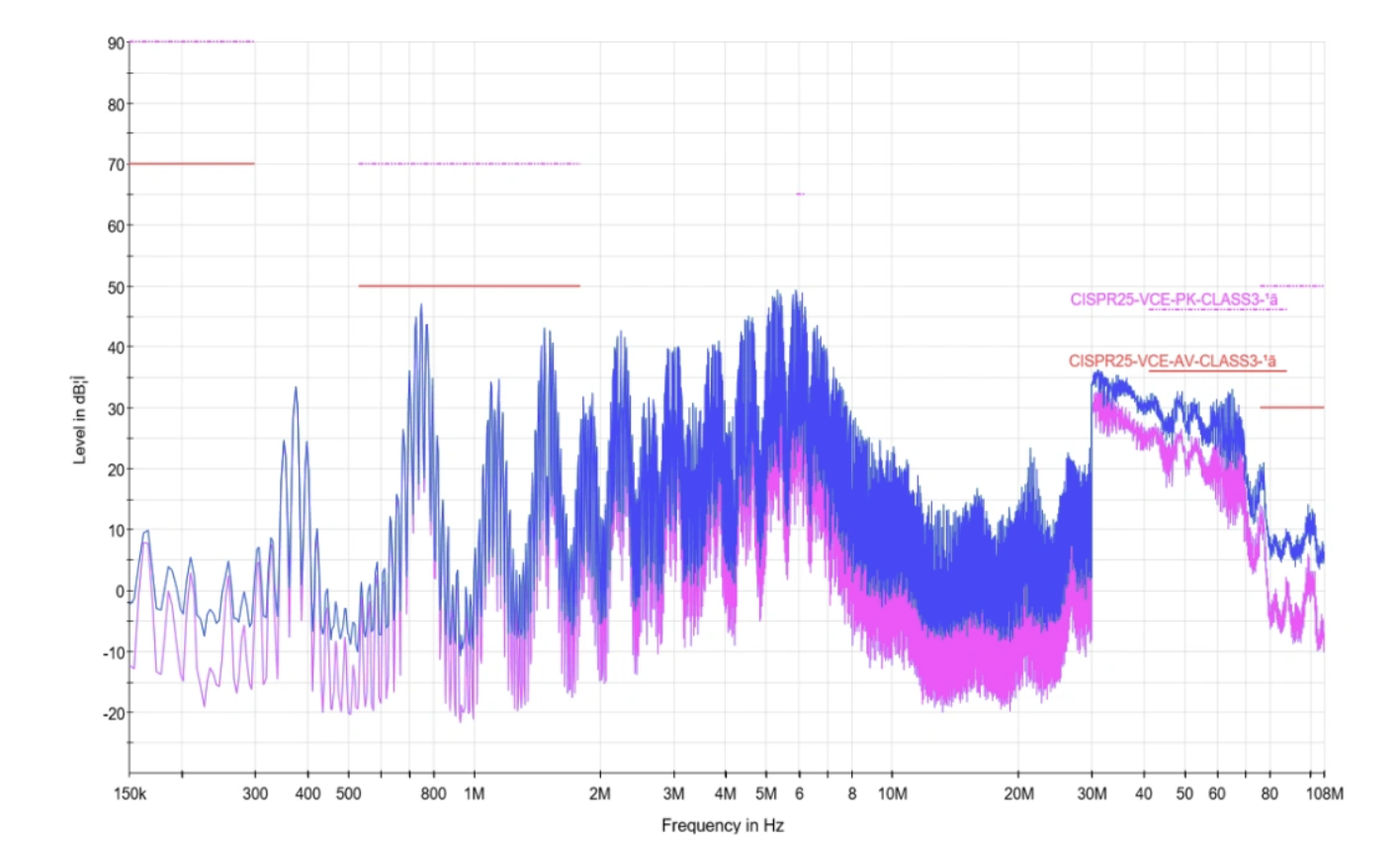

2.1 扩频性能，EMI更低
SA52731具有扩频性能，更低EMI特性

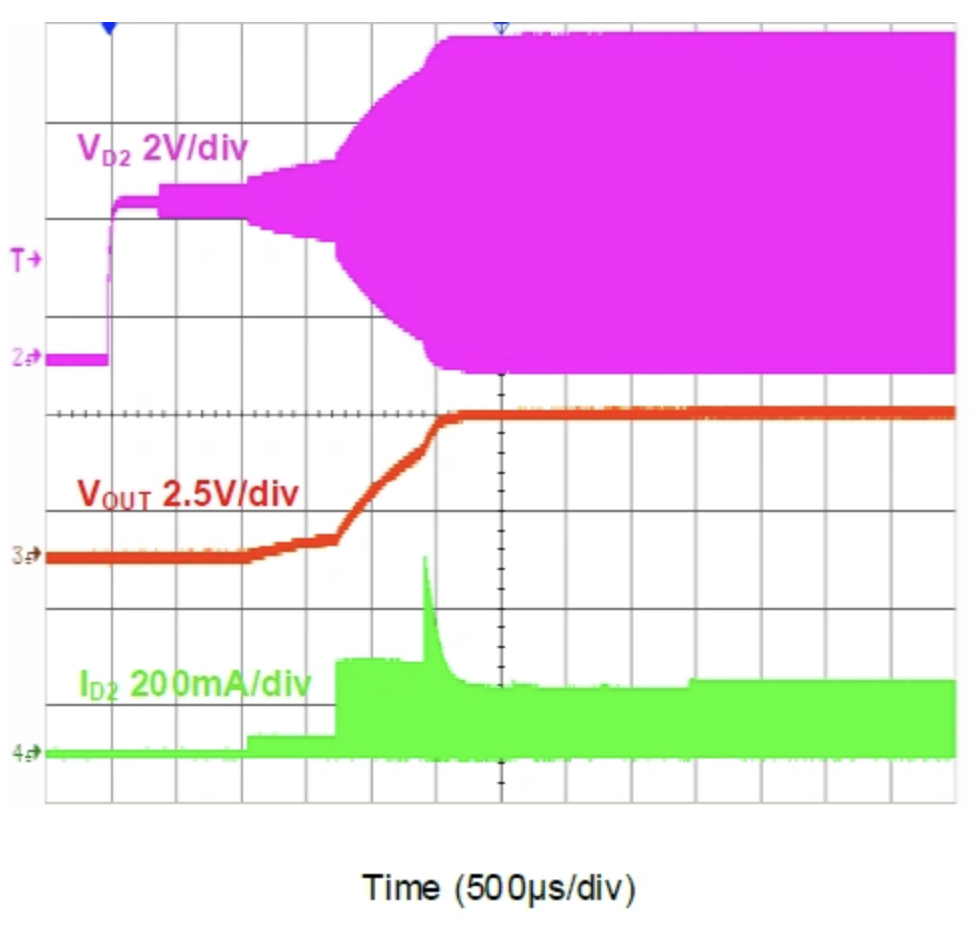

2.2 软启动防浪涌
SA52731内置软启动，防止浪涌电流
2.3 更低导通电阻，更低温升

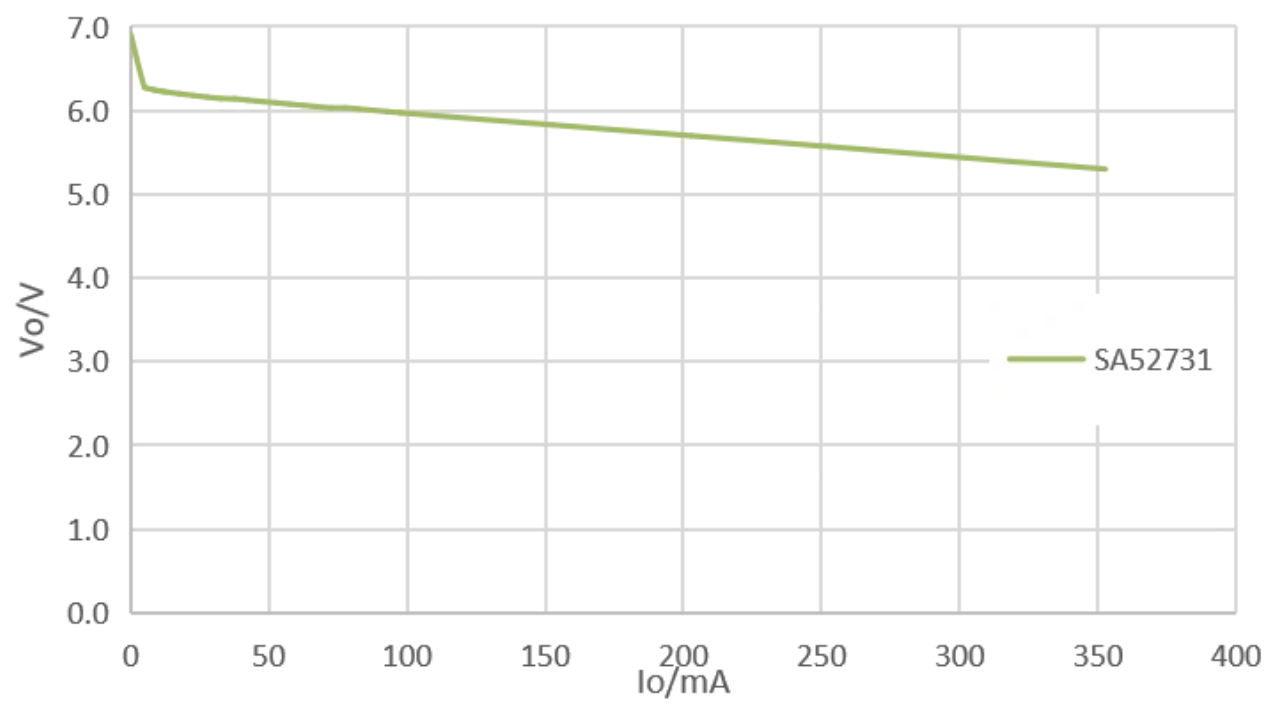

5V外特性
SA52731导通电阻更低，负载更大更安全
三、典型应用
3.1 BMS隔离电源供电
SA52731可为汽车电池组，电池储能系统的隔离电源提供灵活简单的供电方案，3.3V ~ 3.3 V或5V ~ 5V。

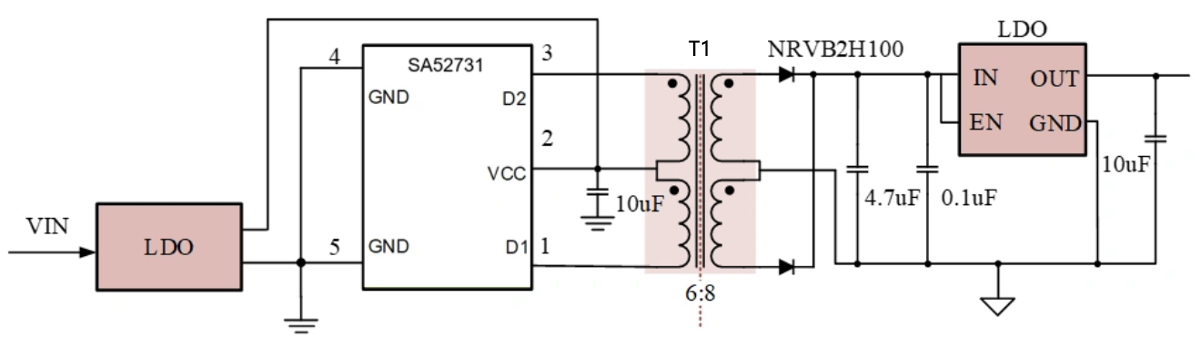

如下图所示的应用是SA52731给带有LDO的ADC模块供电，需要注意的是输出功率不超过2W。
SA52731应用于BMS系统隔离电源

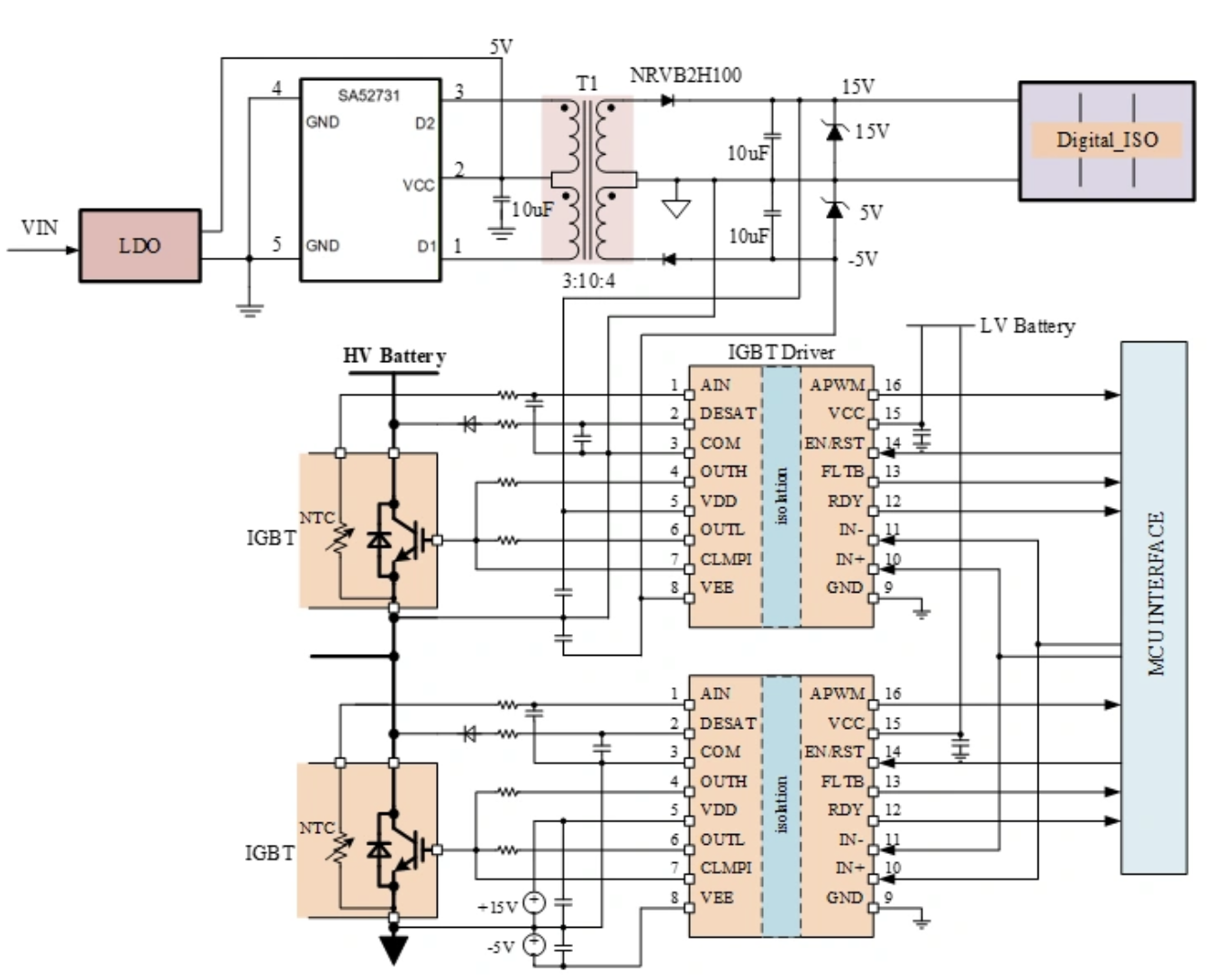

3.2 门极驱动器的隔离电源供电
SA52731可为IGBT驱动器提供1个正电压( + 15v )和1个负电压( - 5v )，需要注意的是两个通道的总输出功率不超过2W。
